項目背景

遼寧某鐵礦選礦廠生產車間尾礦早期設計為外排至尾礦庫，選礦廠尾礦量為1000TPH（干基），因尾礦庫庫容漸滿，為了最大程度實現尾礦水綜合利用，減輕尾礦庫庫容壓力，選廠外排尾礦處理擬采用旋流器+脫水篩+濃密機+壓濾機的干排工藝。選廠尾礦經分級旋流器分級濃縮后，旋流器底流給入脫水振動篩，篩上物直接干排，篩下物與旋流器溢流混合（混合濃度9-11%）作為干排尾礦給入濃密機進行濃縮處理，濃縮后濃度達到35-45%經底流口排出，泵送至壓濾機進行深度脫水，濃密機溢流＜300ppm，直接作為選廠循環用水。濃密機作為本套干排工藝的核心裝備，對設備的性能要求較高，本項目充分利用HDCY濃密機處理量大的優勢，最終采用1臺直徑50m的HDCY高效濃密機代替原設計的兩臺直徑50m的國產普通濃密機，項目于2022年開工建設，2023年初投入運行。

本項目配套的50mHDCY高效濃密機設計、生產、安裝及調試由華德創業負責，設計處理量1000tph，池體采用鋼結構柔性設計，液壓中心單頭驅動，峰值扭矩高達1300000Nm，功率18.5kw，耙架轉速0.064rpm，側壁高度3.5m，錐角9.5°，驅動減速機采用意大利Dinamic原裝進口，液壓馬達丹麥Danfoss，配套儀表國際一線品牌，設置絮凝劑添加和制備系統。

實現效果

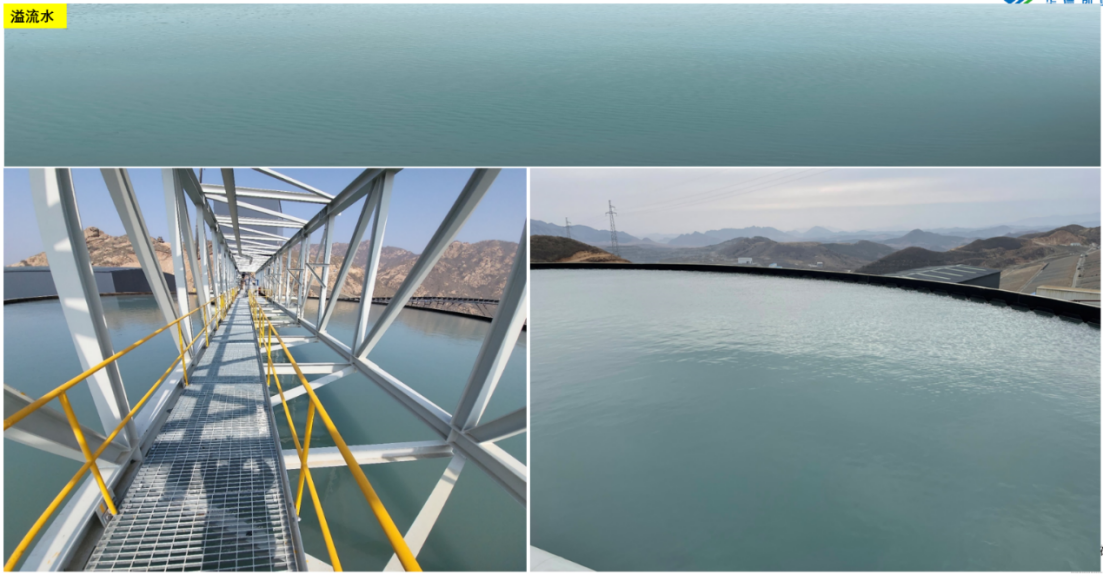

1) 處理量大，單位面積處理量高達0.51t/㎡·h，單臺50米濃密機實現處理礦漿量超過1萬m³/h，溢流澄清度小于300ppm，實現高標準回水利用；

2) 中心驅動結構，采用單頭大扭矩液壓驅動系統，多重防壓耙設計，提高設備安全可靠性；

3) 池體采用鋼結構柔性設計，池壁及池底厚度僅6mm，設備緊湊極簡，底部僅由4*24根立柱支撐；

4) 三維空間結構設計，利用濃密機底部的超大空間，合理布置中控室、絮凝劑添加系統、會議室、休息室等，提高空間利用率，節約土地資源；

5) 設備自動化控制程度高，基本實現無人值守，中控系統可完成對設備的全方位控制和實時監控。
